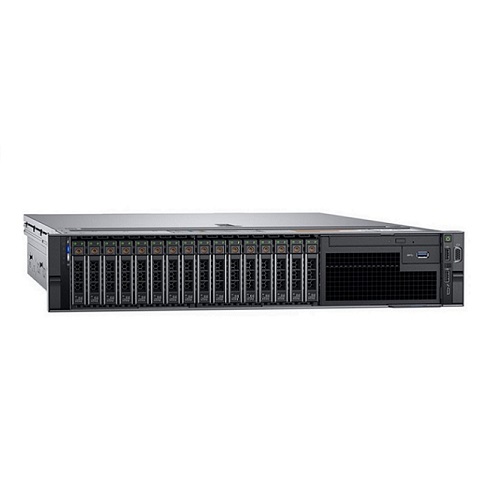

Mặt trước Dell R740 và R740xd

R740 hỗ trợ ổ cứng cắm nóng, có thể truy cập phía trước lên đến 16 x 2,5 inch hoặc tối đa 8 x 3,5 inch được bảo mật bằng mặt trước có thể tháo rời.

R740 Mặt trước – Cấu hình ổ cứng 8 x 2,5 inch.

R740xd hỗ trợ ổ cứng cắm nóng có thể truy cập phía trước lên đến 12x 3,5 inch hoặc tối đa 24 x 2,5 inch được bảo mật bằng mặt trước có thể tháo rời.

R740xd Mặt trước – Cấu hình ổ cứng 12 x 3,5 inch

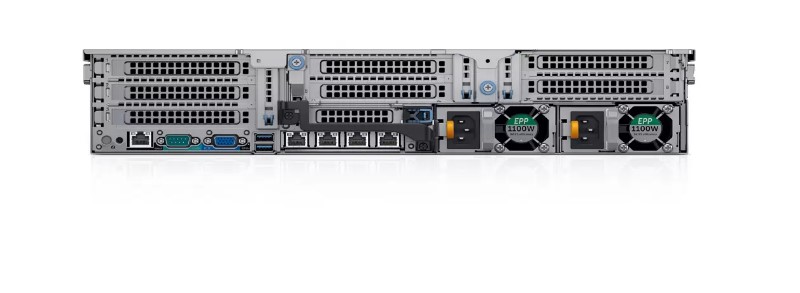

Mặt sau Dell R740 và Dell R740xd

Mặt sau R740 bao gồm PSU, đầu nối Ethernet, khe cắm PCIe và nhiều tính năng khác được mô tả trong hướng dẫn này. Mặt sau máy chủ có sẵn khe cắm PCIe 8x.

Chế độ xem phía sau – với bảng nối 2 x 3,5 inch được lắp đặt.

Mặt sau Máy chủ Dell R740xd

• Về phần mặt sau của Dell R740xd như các bạn đang thấy, máy được bố trí, các cổng kết nối cùng 2 nguồn Hot-plug 750W (có thể rút nóng), và các khe cắm Module mở rộng.
• Các cổng kết nối phía sau bao gồm: 1 cổng xuất hình VGA, 1 cổng serial, 1 cổng iDRAC, 4 cổng mạng RJ45 tốc độ lên đến 1GBE, 2 cổng USB 3.0.

Tổng quan hệ thống máy chủ

Dell R740

Bao gồm:

1. bảng nối đa năng ổ cứng

2. Thẻ mở rộng SAS

3. quạt làm mát trong cụm quạt làm mát (6)

4. mô-đun bộ nhớ

5. Ổ cắm mô-đun tản nhiệt bộ xử lý CPU2

6. riser card mở rộng 3

7. card mạng con

8. thẻ mở rộng riser 2

9. bo mạch hệ thống

10. thẻ mở rộng riser 1

11. thẻ điều khiển lưu trữ tích hợp

12. Mô-đun tản nhiệt bộ xử lý CPU1

R740xd

1. bảng nối đa năng ổ cứng

 2. Thẻ mở rộng SAS

3. quạt làm mát (6) trong cụm quạt làm mát

 4. ổ cứng (4) trong khay ổ cứng

5. bảng nối liền ổ cứng giữa

 6. bảng nối đa năng ổ cứng phía sau

7. ổ cứng (2 hoặc 4) trong lồng ổ cứng

8. bo mạch hệ thống

9. thẻ mở rộng riser 1

10. thẻ điều khiển lưu trữ tích hợp

11. Pin NVDIMM-N

Ưu điểm máy chủ Dell R740

Dòng bộ xử lý Intel Xeon Có thể mở rộng thế hệ thứ 2 cung cấp nền tảng cho một nền tảng trung tâm dữ liệu mạnh mẽ. Các tính năng chính như sau:

– Hiệu suất mỗi lõi cao hơn: Lên đến 28 lõi, mang lại hiệu suất cao và khả năng mở rộng cho khối lượng công việc máy tính chuyên sâu trên máy tính, lưu trữ và sử dụng mạng. Bộ xử lý Intel® Xeon® thế hệ thứ 2 có thể cung cấp lõi lớn hơn hoặc tần số.

– Dung lượng / băng thông bộ nhớ lớn: 6 kênh bộ nhớ và tối đa 6 DCPMM cho mỗi ổ cắm của Intel® Optane ™ DC bền bỉ, bộ nhớ cho khối lượng công việc tập trung vào dữ liệu trên một số bộ xử lý được chọn.

– Khả năng AI: Intel® Deep Learning Boost thúc đẩy các mạng nơ-ron vectơ ngay trong CPU của bạn.

– I / O mở rộng: 48 làn băng thông và thông lượng PCIe 3.0 cho khối lượng công việc đòi hỏi nhiều I / O.

– Intel Ultra Path Interconnect (UPI): Tối đa ba kênh Intel UPI giúp tăng khả năng mở rộng của nền tảng lên tới tám ổ cắm, cũng như băng thông giữa các CPU cho khối lượng công việc chuyên sâu I / O.

– Phần mở rộng vectơ nâng cao của Intel 512 (Intel AVX-512) với một đơn vị thực thi cộng gộp (FMA) AVX512 duy nhất được hợp nhất với nhau. SKU hỗ trợ RAS ​​nâng cao cho phép đơn vị thực thi FMA thứ hai.

– Bảo mật mà không có sự thỏa hiệp: Chi phí mã hóa gần bằng không cho phép hiệu suất cao hơn trên tất cả các giao dịch dữ liệu an toàn với tính năng giảm thiểu phần cứng nâng cao.

Tổng kết

HQG bán các dòng máy chủ chất lượng, mới nguyên kiện 100%. Đặc biệt có sẵn các dịch vụ, tư vấn cho tất cả các giai đoạn vòng đời sản phẩm giúp bạn tiết kiệm thời gian và tài nguyên. Giảm nỗ lực và cải thiện trải nghiệm CNTT của bạn.
