Khách hàng của chúng tôi thường yêu cầu hỗ trợ thiết lập mảng RAID trong máy chủ mới của họ. Trong hướng dẫn bằng video này, chúng tôi sẽ cung cấp hướng dẫn từng bước về cách thiết lập RAID trong máy chủ Dell PowerEdge. Máy chủ là Dell R730 – nhưng các bước thực hiện hầu như giống hệt nhau giữa tất cả các máy chủ Dell PowerEdge.

Khi menu khởi động bật lên → Nhấn CTRL + R.

Thao tác này sẽ hiển thị danh sách các đĩa vật lý có sẵn để cấu hình thành một mảng RAID.

Nhấp vào F2 (Hoạt động) → Clear Config. Điều này đảm bảo rằng bạn đang xóa mọi cấu hình RAID trước đó tồn tại trên bộ điều khiển và đĩa.

Nhấp vào Yes.

Bây giờ với tất cả các cấu hình trước đó đã được xóa, chúng ta có thể tạo Đĩa ảo mới của mình.

Chọn PERC → Create New VD.

Vì máy chủ của chúng tôi có bảy ổ đĩa, tiêu chuẩn là tạo RAID cho hai ổ đĩa đầu tiên. Như một bản cập nhật mới, RAID 1 phản chiếu dữ liệu trên cả hai ổ đĩa, tạo ra một bản sao.

Nhấp vào Ok.

Thao tác này sẽ trở lại menu PERC chính, nơi bạn có thể khởi tạo các đĩa ảo.

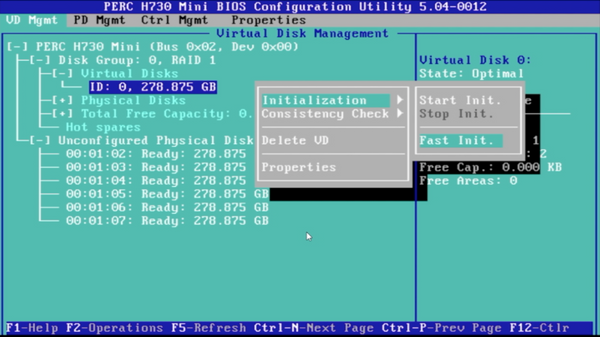

Chọn Đĩa ảo mới được tạo. Nhấp vào F2 một lần nữa, chọn Initialization → Fast Init.

 Nhấp vào Ok.

Thao tác này sẽ hoàn thành Khởi tạo trên đĩa ảo đầu tiên này.

Bây giờ chúng ta có thể sử dụng các ổ đĩa còn lại trong máy chủ để tạo các ổ đĩa ảo khác.

Để làm như vậy, chúng tôi lặp lại quy trình mà chúng tôi đã thực hiện trong lần tạo đĩa ảo đầu tiên.

Chọn bộ điều khiển PERC ở đầu menu. Nhấp vào F2 (Hoạt động) → Create new VD.

Bạn có thể chọn RAID 5, như được hiển thị trong cấu hình của chúng tôi ở đây, hoặc RAID 10 (thường nhanh hơn).

Chúng tôi khuyên bạn nên giữ một ổ đĩa như một phụ tùng thay thế nóng. Bạn sẽ nhận thấy ở đây chúng tôi đã để lại một ổ đĩa ngoài mảng – đây sẽ là ổ phụ tùng thay thế nóng của chúng tôi.

Từ Advanced Menu, chọn Configure Hot Spare.

Sau đó, Phụ tùng nóng cần được kích hoạt theo cách thủ công. Một lời nhắc sẽ xuất hiện cho (các) ổ đĩa được chọn để làm phụ tùng. Nhấp vào Ok.

Cấu hình này sẽ cho phép bạn có hai ổ đĩa bị lỗi mà không bị mất bất kỳ dữ liệu nào. Nếu một ổ đĩa bị lỗi, thì bộ phận thay thế nóng sẽ tự động tiếp nhận các chức năng của ổ đĩa bị lỗi.  Mặc dù cấu hình cụ thể này có thể chịu được một ổ đĩa bị lỗi khác, nhưng bạn nên thay thế các ổ đĩa bị lỗi càng sớm càng tốt.

Sau đó, chúng tôi lặp lại quá trình khởi tạo cho VD thứ hai mà chúng tôi đã tạo.

Chọn Nhóm đĩa RAID mới được tạo của chúng tôi → Nhấp vào F2 (Hoạt động) Initialization → Fast Init.→ Nhấp vào Yes.

Như trước đây, thông báo Hoàn thành khởi tạo sẽ bật lên. Nhấp vào Ok.

Với đĩa ảo đã được thiết lập, hãy nhấp vào Esc. Để thoát khỏi menu cấu hình.

Sau đó, bạn sẽ được nhắc Nhấn Control + Alt + Delete để khởi động lại hệ thống.
